源码分析Dubbo监控中心实现原理

阅读量：93 次

发布时间：2019-02-25

本文共 19506 字，大约阅读时间需要 65 分钟。

Dubbo监控的实现基本原理就是在服务调用时收集服务调用并发度、服务响应时间，然后以一定频率向监控中心汇报统计数据。

1、源码分析MonitorFilter过滤器

过滤器作用
监控过滤器，向监控中心汇报服务调用数据。

使用场景
搭建监控中心监控Dubbo服务调用。

阻断条件
非阻断过滤器。

1.1 MonitorFilter声明

/** * MonitorFilter. (SPI, Singleton, ThreadSafe) */@Activate(group = {Constants.PROVIDER, Constants.CONSUMER})public class MonitorFilter implements Filter {     // 省略具体代码}

注：MonitorFilter会在生产者、消费者两端生效。

1.2 getConcurrent方法详解

// concurrent counter    private AtomicInteger getConcurrent(Invoker
    invoker, Invocation invocation) {        String key = invoker.getInterface().getName() + "." + invocation.getMethodName();    // @1        AtomicInteger concurrent = concurrents.get(key);                             if (concurrent == null) {            concurrents.putIfAbsent(key, new AtomicInteger());                                                  // @2            concurrent = concurrents.get(key);        }        return concurrent;    }

主要是获取当前调用服务的调用次数计算器。

代码@1：使用的是ConcurrentMap< String, AtomicInteger >作为缓存容器，其key为：interfaceName + “.” + methodName。

代码@2：如果是第一次调用，则创建AtomicInteger，否则返回原先的计数器。

1.3 invoker方法详解

@Override    public Result invoke(Invoker
    invoker, Invocation invocation) throws RpcException {        if (invoker.getUrl().hasParameter(Constants.MONITOR_KEY)) {      // @1            RpcContext context = RpcContext.getContext(); // provider must fetch context before invoke() gets called              // @2            String remoteHost = context.getRemoteHost();            long start = System.currentTimeMillis(); // record start timestamp                                   getConcurrent(invoker, invocation).incrementAndGet(); // count up                                                // @3            try {                Result result = invoker.invoke(invocation); // proceed invocation chain                                       // @4                collect(invoker, invocation, result, remoteHost, start, false);                                                        // @5                return result;            } catch (RpcException e) {                collect(invoker, invocation, null, remoteHost, start, true);                                                            // @6                throw e;            } finally {                getConcurrent(invoker, invocation).decrementAndGet(); // count down                                     // @7            }        } else {            return invoker.invoke(invocation);        }    }

代码@1：如果url中存在monitor,则设置了监控中心，收集调用信息。

代码@2：获取本次服务调用的上下文环境。

代码@3：服务调用并发次数增加1，（非服务调用总次数，而是当前服务的并发调用）。

代码@4：执行方法之前先记录当前时间，然后调用下一个过滤器，直到真实服务被调用。

代码@5：调用collect方法收集调用信息。

代码@6：如果调用发送RPC异常，则收集错误信息。

代码@7：一次服务调用结束，并发次数减一。

接下来分析一下collect方法。

1.4 invoker方法详解

// collect info    private void collect(Invoker
    invoker, Invocation invocation, Result result, String remoteHost, long start, boolean error) {     // @1        try {            // ---- service statistics ----                                                                                                                                                      // @2 start            long elapsed = System.currentTimeMillis() - start; // invocation cost                                                               int concurrent = getConcurrent(invoker, invocation).get(); // current concurrent count            String application = invoker.getUrl().getParameter(Constants.APPLICATION_KEY);            String service = invoker.getInterface().getName(); // service name            String method = RpcUtils.getMethodName(invocation); // method name            String group = invoker.getUrl().getParameter(Constants.GROUP_KEY);            String version = invoker.getUrl().getParameter(Constants.VERSION_KEY);            URL url = invoker.getUrl().getUrlParameter(Constants.MONITOR_KEY);                                                                             // @2 end            Monitor monitor = monitorFactory.getMonitor(url);                                                                                                     // @3            if (monitor == null) {                return;            }            int localPort;            String remoteKey;            String remoteValue;            if (Constants.CONSUMER_SIDE.equals(invoker.getUrl().getParameter(Constants.SIDE_KEY))) {                  // @4                // ---- for service consumer ----                localPort = 0;                remoteKey = MonitorService.PROVIDER;                remoteValue = invoker.getUrl().getAddress();            } else {                                                                                                                                                               // @5                // ---- for service provider ----                localPort = invoker.getUrl().getPort();                remoteKey = MonitorService.CONSUMER;                remoteValue = remoteHost;            }            String input = "", output = "";            if (invocation.getAttachment(Constants.INPUT_KEY) != null) {                                                                       // @6                input = invocation.getAttachment(Constants.INPUT_KEY);            }            if (result != null && result.getAttachment(Constants.OUTPUT_KEY) != null) {                                               // @7                output = result.getAttachment(Constants.OUTPUT_KEY);            }            monitor.collect(new URL(Constants.COUNT_PROTOCOL,                                                                          // @8                    NetUtils.getLocalHost(), localPort,                    service + "/" + method,                    MonitorService.APPLICATION, application,                    MonitorService.INTERFACE, service,                    MonitorService.METHOD, method,                    remoteKey, remoteValue,                    error ? MonitorService.FAILURE : MonitorService.SUCCESS, "1",                    MonitorService.ELAPSED, String.valueOf(elapsed),                    MonitorService.CONCURRENT, String.valueOf(concurrent),                    Constants.INPUT_KEY, input,                    Constants.OUTPUT_KEY, output,                    Constants.GROUP_KEY, group,                    Constants.VERSION_KEY, version));        } catch (Throwable t) {            logger.error("Failed to monitor count service " + invoker.getUrl() + ", cause: " + t.getMessage(), t);        }    }

代码@1：参数说明。

Invoker< ? > invoker ：服务调用Invoker。

Invocation invocation ：本次服务调用信息

Result result ：执行结果

String remoteHost ：调用者host信息。

long start ：服务开始调用时间。

boolean error ：是否发生错误。

代码@2：统计基础信息字段说明：

elapsed ：服务调用时长。

concurrent ：当前并发度。（当前服务并发调用次数）。

application ：服务归属应用名。

service ：服务名。

method ：方法名。

group ：服务所属组。

version ：服务版本号

URL url：监控中心url。

代码@3：根据监控中心获取监控中心实现类，这是监控中心实现扩展点，默认使用com.alibaba.dubbo.monitor.dubbo.DubboMonitor。

代码@4：如果是消费端，由于Monitor在消费端与服务端都会生效：

localPort ：本地端口设置为0；

remoteKey：MonitorService.PROVIDER，表示为服务端。

remoteValue：为invoker.getUrl().getAddress()，其值为（注册中心地址）或服务提供者地址（客户端直连服务端）。

代码@5：如果为服务端：

localPort ：为服务端的服务端口号。

remoteKey：MonitorService.CONSUMER，表示远端为服务消费者。

remoteValue：消费者host(ip:port)。

代码@6：获取本次服务调用请求包的字节数，在服务端解码时会在RpcContext中。

代码@7：获取本次服务调用响应包的字节数，在服务端对响应包编码时会写入，具体代码请参考DubboCountCodec类。

代码@8：调用monitor#collect收集调用信息，Monitor默认实现为DubboMonitor。使用的协议为count://localhost:localPort/service/method?application=applicationName&remoteKey=remoteValue&success|failure=1&elapsed=调用开销&concurrent=并发调用次数&input=入参字节数&output=响应字节数&group=服务所属组&version=版本。

2、源码分析DubboMonitor实现原理

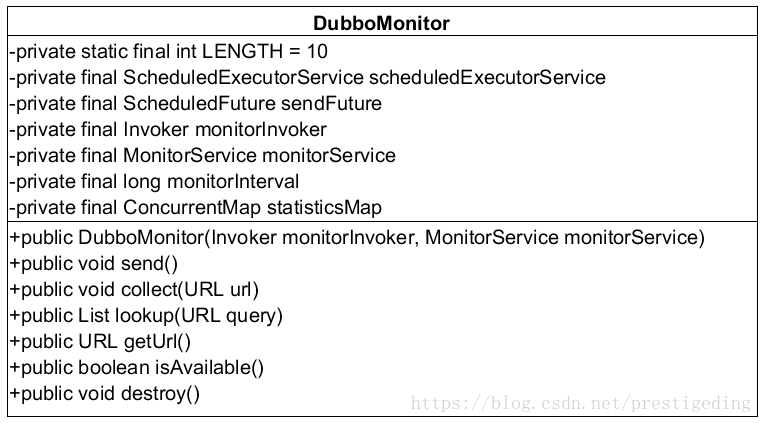

Dubbo中默认的Monitor监控实现类为DubboMonitor：

核心属性介绍：

private final ScheduledExecutorService scheduledExecutorService = Executors.newScheduledThreadPool(3, new NamedThreadFactory(“DubboMonitorSendTimer”,
true))：定时调度线程池，使用3个线程的线程池，线程名称以DubboMonitorSendTimer。

private final ScheduledFuture< ? > sendFuture：调度任务future。
private final Invoker< MonitorService > monitorInvoker：监控调度Invoker，Dubbo中的监控中心会作为服务提供者暴露服务，服务提供者，服务消费者可以通过注册中心订阅服务，通过该Invoker向监控中心汇报调用统计数据，也就是一次上报就是一次Dubbo RPC服务调用，其实现类为DubboInvoker，也就是可以通过该Invoker使用dubbo协议调用远程Monitor服务。

private final MonitorService monitorService：对monitorInvoker的proxy代理，主要是对toString、hashcode、equals无需通过RPC向MonitorServer服务提供者发起调
用。主要是通过AbstractProxyFactory#getProxy创建，默认子类为JavassistProxyFactory，动态代理的InvokerHandler为：
com.alibaba.dubbo.rpc.proxy.InvokerInvocationHandler#invoke。

public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {        String methodName = method.getName();        Class
   [] parameterTypes = method.getParameterTypes();        if (method.getDeclaringClass() == Object.class) {            return method.invoke(invoker, args);        }        if ("toString".equals(methodName) && parameterTypes.length == 0) {            return invoker.toString();        }        if ("hashCode".equals(methodName) && parameterTypes.length == 0) {            return invoker.hashCode();        }        if ("equals".equals(methodName) && parameterTypes.length == 1) {            return invoker.equals(args[0]);        }        return invoker.invoke(new RpcInvocation(method, args)).recreate();    }

private final long monitorInterval：向监控中心汇报的频率，也就是调用MonitorService RPC服务的调用频率，默认为1分钟。

private final ConcurrentMap< Statistics, AtomicReference< long[]>> statisticsMap：统计信息Map。

2.1 构造函数分析

public DubboMonitor(Invoker

     monitorInvoker, MonitorService monitorService) {        this.monitorInvoker = monitorInvoker;        this.monitorService = monitorService;        this.monitorInterval = monitorInvoker.getUrl().getPositiveParameter("interval", 60000);      // @1         // collect timer for collecting statistics data        sendFuture = scheduledExecutorService.scheduleWithFixedDelay(new Runnable() {      // @2            @Override            public void run() {                // collect data                try {                    send();                } catch (Throwable t) {                    logger.error("Unexpected error occur at send statistic, cause: " + t.getMessage(), t);                }            }        }, monitorInterval, monitorInterval, TimeUnit.MILLISECONDS);    }

代码@1，从url参数中获取interval属性，如果为空，默认为60000，代表60S。

代码@2：启动定时调度任务，默认60S的间隔执行send()方法，向监控中心汇报服务调用统计数据。

2.2 collect 收集统计信息方法

public void collect(URL url) {        // data to collect from url        int success = url.getParameter(MonitorService.SUCCESS, 0);        int failure = url.getParameter(MonitorService.FAILURE, 0);        int input = url.getParameter(MonitorService.INPUT, 0);        int output = url.getParameter(MonitorService.OUTPUT, 0);        int elapsed = url.getParameter(MonitorService.ELAPSED, 0);        int concurrent = url.getParameter(MonitorService.CONCURRENT, 0);        // init atomic reference        Statistics statistics = new Statistics(url);        AtomicReference

     reference = statisticsMap.get(statistics);        if (reference == null) {            statisticsMap.putIfAbsent(statistics, new AtomicReference

     ());            reference = statisticsMap.get(statistics);        }        // use CompareAndSet to sum        long[] current;        long[] update = new long[LENGTH];        do {            current = reference.get();            if (current == null) {                update[0] = success;                update[1] = failure;                update[2] = input;                update[3] = output;                update[4] = elapsed;                update[5] = concurrent;                update[6] = input;                update[7] = output;                update[8] = elapsed;                update[9] = concurrent;            } else {                update[0] = current[0] + success;                update[1] = current[1] + failure;                update[2] = current[2] + input;                update[3] = current[3] + output;                update[4] = current[4] + elapsed;                update[5] = (current[5] + concurrent) / 2;                update[6] = current[6] > input ? current[6] : input;                update[7] = current[7] > output ? current[7] : output;                update[8] = current[8] > elapsed ? current[8] : elapsed;                update[9] = current[9] > concurrent ? current[9] : concurrent;            }        } while (!reference.compareAndSet(current, update));    }

收集的信息主要是10个字段

update[0] ：调用成功的次数

update[1] ：调用失败的次数

update[2] ：总调用流量（请求包的总大小）。

update[3] ：总响应流量（响应包的总大小）。

update[4] ：总响应时长（总服务调用开销）。

update[5] ：一次收集周期的平均TPS。

update[6] ：最大请求包大小。

update[7] ：最大响应包大小。

update[8] ：最大响应时间。

update[9] ：最大TPS。

2.3 send方法

通过monitorService，最终通过monitorInvoker去调用RPC服务向监控中心汇报数据。接下来看一下监控中心的具体实现。

3、Dubbo监控中心实现原理

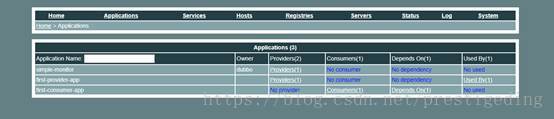

Dubbo官方提供了简易版本的监控中心，其项目为dubbo-ops:dubbo-monitor-simple。该项目是个spring-boot项目，启动后可以看到后台管理界面。

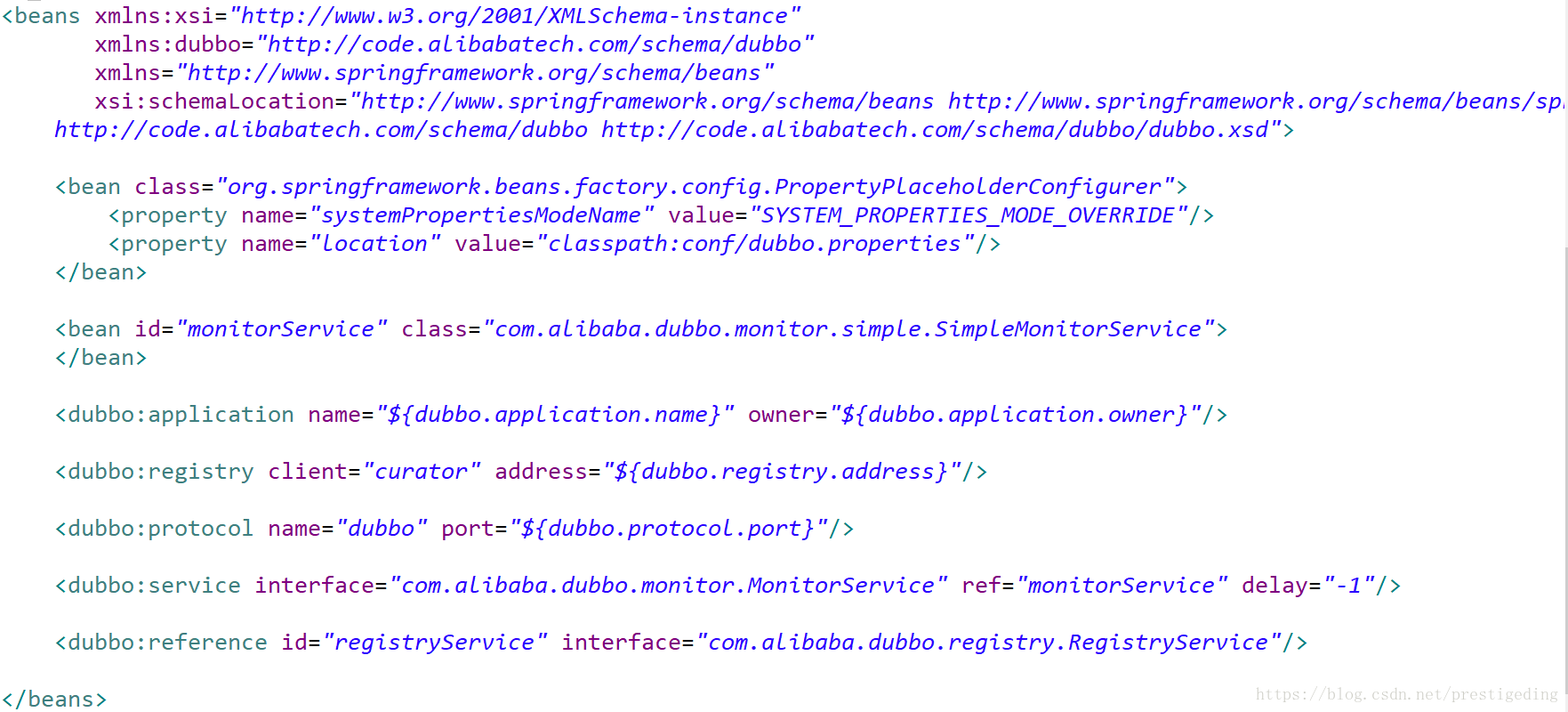

该项目服务提供者文件如下：

从中可以看出，监控中心服务提供者实现类为SimpleMonitorService，其实现接口为MonitorService。

接下来重点分析SimpleMonitorService监控中心的实现，关注如下两个点：

1、监控数据持久化。

2、监控报表生成逻辑。

核心属性说明：

ScheduledExecutorService scheduledExecutorService：定时调度线程，将监控数据写入饼图的定时任务，固定1个线程。

Thread writeThread：监控数据持久化线程。

BlockingQueue< URL > queue：持久化数据任务阻塞队列。

String statisticsDirectory = “statistics”：数据持久化目录，SimpleMonitorService将数据持久化到磁盘文件。该值指定目录名称。

String chartsDirectory = “charts”：饼图存储目录。

private volatile boolean running = true：持久化数据线程是否处于运行状态。

3.1 SimpleMonitorService构造函数

public SimpleMonitorService() {        queue = new LinkedBlockingQueue

    (Integer.parseInt(ConfigUtils.getProperty("dubbo.monitor.queue", "100000")));    // @1        writeThread = new Thread(new Runnable() {                      // @2 start            public void run() {                while (running) {                    try {                        write(); // write statistics                    } catch (Throwable t) {                        logger.error("Unexpected error occur at write stat log, cause: " + t.getMessage(), t);                        try {                            Thread.sleep(5000); // retry after 5 secs                        } catch (Throwable t2) {                        }                    }                }            }        });        writeThread.setDaemon(true);        writeThread.setName("DubboMonitorAsyncWriteLogThread");            writeThread.start();                                                                        // @2 end        chartFuture = scheduledExecutorService.scheduleWithFixedDelay(new Runnable() {            public void run() {                try {                    draw(); // draw chart                } catch (Throwable t) {                    logger.error("Unexpected error occur at draw stat chart, cause: " + t.getMessage(), t);                }            }        }, 1, 300, TimeUnit.SECONDS);     // @3        statisticsDirectory = ConfigUtils.getProperty("dubbo.statistics.directory");        chartsDirectory = ConfigUtils.getProperty("dubbo.charts.directory");  // @4    }

代码@1：创建有界阻塞队列LinkedBlockingQueue，容量默认为100000个，可通过配置参数dubbo.monitor.queue改变默认值，如果队列中已挤压未被处理，后续监控数据将被默认丢弃。

代码@2：创建持久化监控数据线程，名称为DubboMonitorAsyncWriteLogThread，其使命是从LinkedBlockingQueue中获取监控原始数据，如果队列中没数据则被阻塞，然后写入文件中。

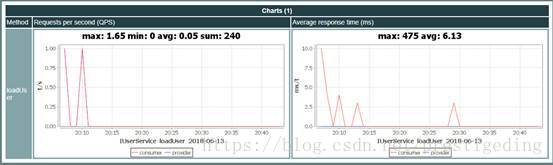

代码@3：开启定时调度任务，已每个5分钟的频率，根据持久化的监控数据，生成饼图。

代码@4：获取数据持久化目录与饼图存放目录。

3.2 SimpleMonitorService#write

private void write() throws Exception {        URL statistics = queue.take();        if (POISON_PROTOCOL.equals(statistics.getProtocol())) {            return;        }        String timestamp = statistics.getParameter(Constants.TIMESTAMP_KEY);        Date now;        if (timestamp == null || timestamp.length() == 0) {            now = new Date();        } else if (timestamp.length() == "yyyyMMddHHmmss".length()) {            now = new SimpleDateFormat("yyyyMMddHHmmss").parse(timestamp);        } else {            now = new Date(Long.parseLong(timestamp));        }        String day = new SimpleDateFormat("yyyyMMdd").format(now);        SimpleDateFormat format = new SimpleDateFormat("HHmm");        for (String key : types) {            try {                String type;                String consumer;                String provider;                if (statistics.hasParameter(PROVIDER)) {                    type = CONSUMER;                    consumer = statistics.getHost();                    provider = statistics.getParameter(PROVIDER);                    int i = provider.indexOf(':');                    if (i > 0) {                        provider = provider.substring(0, i);                    }                } else {                    type = PROVIDER;                    consumer = statistics.getParameter(CONSUMER);                    int i = consumer == null ? -1 : consumer.indexOf(':');                    if (i > 0) {                        consumer = consumer.substring(0, i);                    }                    provider = statistics.getHost();                }                String filename = statisticsDirectory                        + "/" + day                        + "/" + statistics.getServiceInterface()                        + "/" + statistics.getParameter(METHOD)                        + "/" + consumer                        + "/" + provider                        + "/" + type + "." + key;                File file = new File(filename);                File dir = file.getParentFile();                if (dir != null && !dir.exists()) {                    dir.mkdirs();                }                FileWriter writer = new FileWriter(file, true);                try {                    writer.write(format.format(now) + " " + statistics.getParameter(key, 0) + "\n");                    writer.flush();                } finally {                    writer.close();                }            } catch (Throwable t) {                logger.error(t.getMessage(), t);            }        }    }

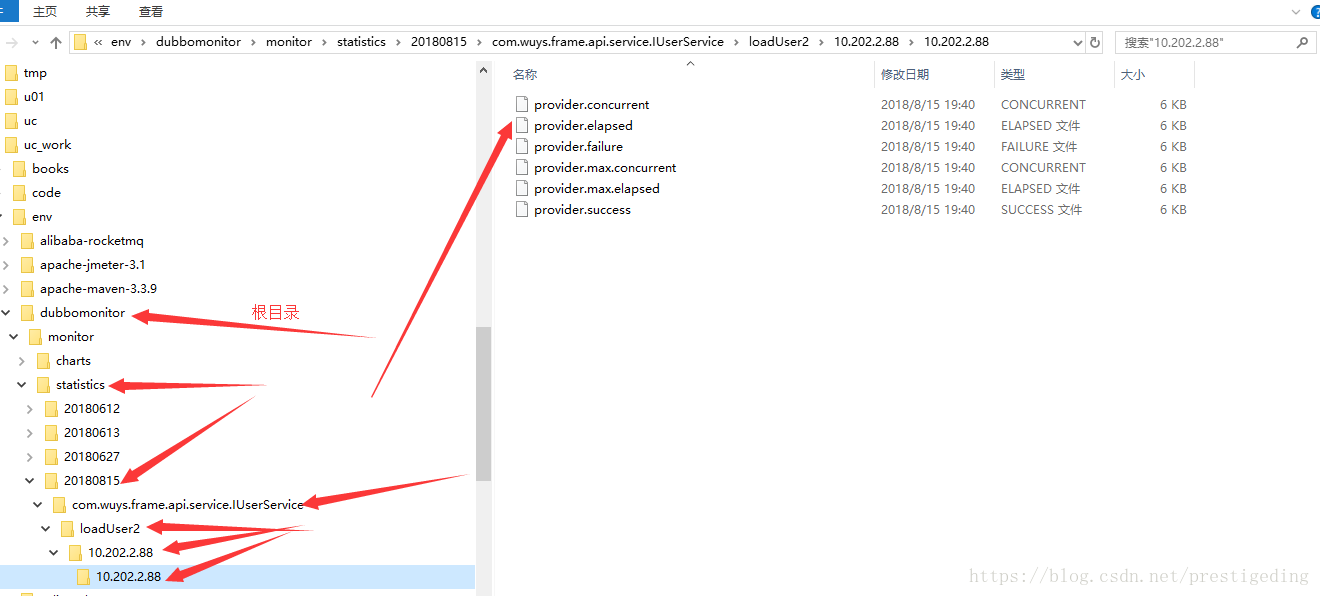

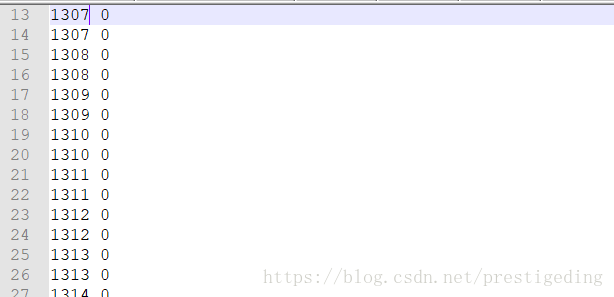

数据存储在物理磁盘上，其文件为为：" ${dubbo.statistics.directory} /$ {day}/ ${interfacename}/$ {method}/${consumer}/ ${provider}/[consume|provider]/key"，
